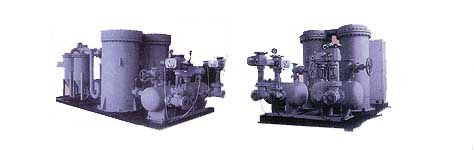

YXQL系列汽轮机快速冷却装置/50-300KW
一、概述
该装置是本公司在有关电力行业专家指导下开发研究成功的高新技术产品，用于加快汽轮机停机后的冷却速度，缩短停机后的冷却时间，该装置利用通热空气的方式，在汽轮机停机后的高温阶段，输送300度左右的干燥洁净的热空气，并保持与气缸内壁一定的温差，由高温阶段的小流量逐渐调至低温阶段的大流量空气，达到快速冷却目的。
该装置还可在机组冷启动时，预热汽轮机，缩短甚至取消低速暖机时间；热启动时，可先冷却中压缸，使缸温与再热汽温提前匹配；停机备用时，可用来干燥汽轮机，防止湿气腐蚀。因此，使用该装置后，可以提高机组的投运率，缓解电力供需矛盾，具有明显的经济效率和社会效率。
该装置适用于国内外生产的各种型号的汽轮机。
二、型号参数
|
型 号 |
额定功率
KW |
工作压力
MPa |
最高加热温度
℃ |
最大流量
m3/min |
进口通径
mm |
出口通径
mm |
|
YXQL-50 |
50 |
0.8 |
250 |
20 |
65 |
按用户要求 |
|
YXQL-60 |
60 |
250 |
20 |
65 |
|
YXQL-80 |
80 |
300 |
50 |
65 |
|
YXQL-90 |
90 |
350 |
60 |
100 |
|
YXQL-100 |
100 |
350 |
60 |
100 |
|
YXQL-120 |
120 |
350 |
60 |
100 |
|
YXQL-150 |
150 |
400 |
60 |
100 |
|
YXQL-180 |
180 |
400 |
60 |
100 |
|
YXQL-240 |
240 |
400 |
60 |
125 |
|
YXQL-300 |
300 |
400 |
60 |
125 |
三、加热元件
加热元件有多只管状电加热管组成，每只电加热管的参考参数为：
|
电压
V |
功率
KW |
直径
mm |
长度
mm |
绝缘电阻
MΩ |
耐压强度
V/min |
|
380/220 |
2.5-4 |
20 |
1500 |
>50 |
2000 |
电热元件最高表面温度500度，每只电热管可以单独更换。
该设备配套温控柜位可控硅温度控制柜，采用PID参数控制调节，性能稳定可靠。 |
